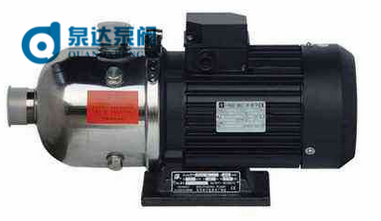

CHL輕型臥式多級離心泵型號意義
CHL 4 — 30
| | |
| | |______ 級數×10
| |
| |____________ 額定流量m3/h
|
|____________________ 輕型臥式多級離心泵(過流部件不銹鋼304或316)
CHL K 4 — 30
| | | |
| | | |______ 級數×10
| | |
| | |____________ 額定流量m3/h
| |_______________ 不銹鋼空調專用泵
|
|____________________ 輕型臥式多級離心泵(過流部件不銹鋼304或316)
詳細資料
永嘉泉達生產的CHL系列不銹鋼多級離心泵多用于家庭的中央空調循環以及工業上的傳輸液體。比如礦物質水、軟水、凈化系統、清油等介質的增壓和循環。適用于自來水到工業液體的各種介質，適合不同溫度，不同流量的和壓力范圍。配臥式加長軸電機，軸向吸入，徑向排出。泵的過流部件均為不銹鋼沖壓成形。產品具有適應范圍廣，高效節能。
應用范圍
·小型中央空調循環
·冷卻系統,·工業清洗
·水處理(水的凈化)
·水產養殖, 施肥/計量系統
工作條件
稀薄、干凈、不凝、不爆炸、不含固體顆粒或纖維的液體。
液體溫度： 常溫型－15℃至+70℃
熱水型+70℃至+110℃
最大環境溫度：+40℃
最大運作壓力：10巴
電機
電機為全封閉，風冷式二極標準電機。
防護等級：IP55, 絕緣等級：F
性能參數:
|
型號 |
揚程 |
流量（m3/h） |
電機功率（KW） |
轉速（r/min） |
|
CHL2-20 |
14 |
2 |
0.37 |
2900 |
|
CHL2-30 |
21 |
2 |
0.55 |
2900 |
|
CHL2-40 |
28 |
2 |
0.55 |
2900 |
|
CHL2-50 |
35 |
2 |
0.55 |
2900 |
|
CHL2-60 |
42 |
2 |
0.75 |
2900 |
|
CHL4-20 |
15 |
4 |
0.55 |
2900 |
|
CHL4-30 |
22 |
4 |
0.75 |
2900 |
|
CHL4-40 |
30 |
4 |
0.75 |
2900 |
|
CHL8-10 |
8.5 |
8 |
0.75 |
2900 |
|
CHL8-20 |
17 |
8 |
0.75 |
2900 |
|
CHL8-30 |
25.5 |
8 |
1.1 |
2900 |
|
CHL8-40 |
34 |
8 |
1.5 |
2900 |
|
CHL8-50 |
42.5 |
8 |
2.2 |
2900 |
|
CHL12-10 |
9.5 |
12 |
0.75 |
2900 |
|
CHL12-20 |
19.5 |
12 |
1.2 |
2900 |
|
CHL12-30 |
29.5 |
12 |
1.8 |
2900 |
|
CHL12-40 |
39.5 |
12 |
2.4 |
2900 |
|
CHL12-50 |
50 |
12 |
3 |
2900 |
|
CHL16-10 |
10 |
16 |
1.1 |
2900 |
|
CHL16-20 |
21 |
16 |
2.2 |
2900 |
|
CHL16-30 |
32 |
16 |
3 |
2900 |
|
CHL20-10 |
9.5 |
20 |
1.1 |
2900 |
|
CHL20-20 |
21 |
20 |
2.2 |
2900 |
|
CHL20-30 |
33 |
20 |
4 |
2900 |
|
CHLF（T）2-20 |
14 |
2 |
0.37 |
2900 |
|
CHLF（T）2-30 |
21 |
2 |
0.55 |
2900 |
|
CHLF（T）2-40 |
28 |
2 |
0.55 |
2900 |
|
CHLF（T）2-50 |
35 |
2 |
0.55 |
2900 |
|
CHLF（T）2-60 |
42 |
2 |
0.75 |
2900 |
|
CHLF（T）4-20 |
15 |
4 |
0.55 |
2900 |
|
CHLF（T）4-30 |
22 |
4 |
0.55 |
2900 |
|
CHLF（T）4-40 |
30 |
4 |
0.75 |
2900 |
|
CHLF（T）4-50 |
38 |
4 |
1.1 |
2900 |
|
CHLF（T）4-60 |
45 |
4 |
1.1 |
2900 |
|
CHLF（T）8-10 |
8.5 |
8 |
0.75 |
2900 |
|
CHLF（T）8-20 |
17 |
8 |
0.75 |
2900 |
|
CHLF（T）8-30 |
25.5 |
8 |
1.1 |
2900 |
|
CHLF（T）8-40 |
34 |
8 |
1.5 |
2900 |
|
CHLF（T）8-50 |
42.5 |
8 |
2.2 |
2900 |
|
CHLF（T）12-10 |
9.5 |
12 |
0.75 |
2900 |
|
CHLF（T）12-20 |
19.5 |
12 |
1.2 |
2900 |
|
CHLF（T）12-30 |
29.5 |
12 |
1.8 |
2900 |
|
CHLF（T）12-40 |
39.5 |
12 |
2.4 |
2900 |
|
CHLF（T）12-50 |
50 |
12 |
3 |
2900 |
|
CHLF（T）16-10 |
10 |
16 |
1.1 |
2900 |
|
CHLF（T）16-20 |
21 |
16 |
2.2 |
2900 |
|
CHLF（T）16-30 |
32 |
16 |
3 |
2900 |
|
CHLF（T）16-40 |
43 |
16 |
4 |
2900 |
|
CHLF（T）20-10 |
9.5 |
20 |
1.1 |
2900 |
|
CHLF（T）20-20 |
21 |
20 |
2.2 |
2900 |
|
CHLF（T）20-30 |
33 |
20 |
4 |
2900 |
|
CHLF（T）20-40 |
44.5 |
20 |
4.4 |
2900 |
性能表格
|
型號
|
CHL2
CHDF2
|
CHL4
CHDF4
|
CHL8
CHDF8
|
CHL16
CHDF16
|
|
額定流量（m3/h）
|
2
|
4
|
8
|
16
|
|
流量范圍（m3/h）
|
1～3.5
|
1.5～8
|
5～12
|
8～22
|
|
最大壓力
|
5.5
|
4
|
5
|
4
|
|
電機功率
|
0.37～0.75
|
0.37～0.75
|
0.75～2.2
|
2.2～3
|
|
溫度范圍（℃）
|
-15～+110
|
|
最大效率（%）
|
46
|
59
|
64
|
70
|

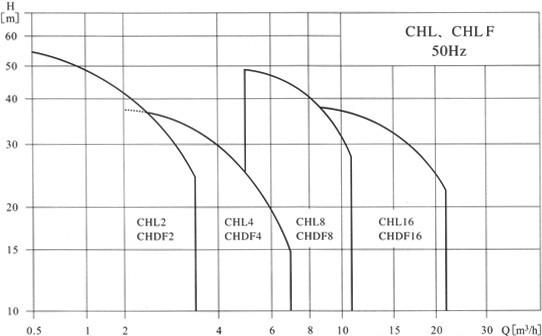

性能曲線圖
